型号

MOS-620CH

频率范围

DC-20MHz

屏幕内格

8×10div（1div=1cm）

垂

直

偏

上

显示模式

Ch1，Ch2，DUAL，ADD

偏转因子

5mV/div to 5V/div±3%（1mV/div±5%）

灵敏度

5mV～5V/DIV，按1-2-5顺序分10档

上升时间

约17.5ns

输入阻抗

约1MΩ/25pF

极性选择

±CH2

输入电压

当探头设置在1:1时有效读出值为40Vp-p（14Vrms正弦波形）

当探头设置在10:1时有效读出值为40Vp-p（14Vrms正弦波形）

水

平

偏

向

显示模式

1,10，X-Y

时基

0.2μs/div～0.2s/div

扫频宽度

×10

精度

±3%

校正波形

方波，频率1KHz20%电压：2Vp-p±2%

输入阻抗

1MΩ

外型尺寸

310×150×455mm

重量

8Kg

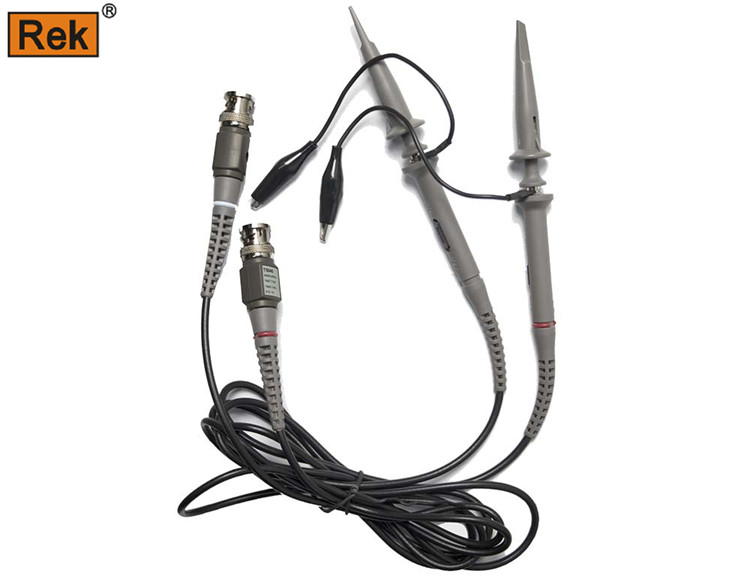

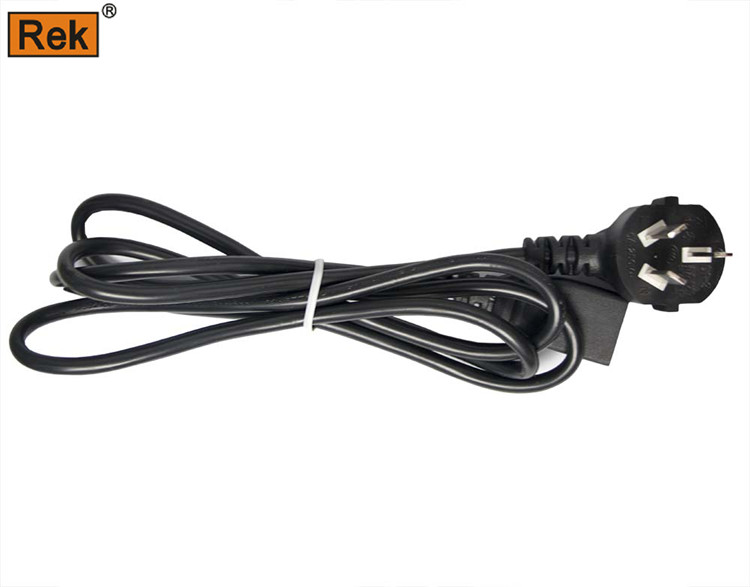

配件

探头，电源线
